Hush 55
Ora più silenzioso che mai
HUSH è il top di gamma dei gruppi elettrogeni NED, garantendo le massime prestazioni con la minima emissione di rumore.
Insonorizzazione fino a 48dB(A).
HUSH è il gruppo elettrogeno che da anni ridefinisce lo standard mondiale di insonorizzazione, riducendo le emissioni sonore a 55 dB(A) di pressione sonora a 7 metri, grazie alle nostre soluzioni esclusive che abbattono drasticamente il rumore residuo.
HUSH è ora disponibile anche nella versione ulteriormente migliorata che raggiunge l’eccellenza assoluta con appena 48 db (A) a 7 metri, fornendo una completa soluzione al problema dell’inquinamento acustico e consentendo un utilizzo costante nei centri urbani sia di giorno che di notte, persino nelle zone residenziali più silenziose.
L’intera struttura in acciaio zincato a freddo e la cofanatura sono realizzati senza alcun tipo di saldatura, garantendo così la massima durabilità nel tempo.
Grazie alla modularità progettuale è inoltre facilitata la manutenzione e la sostituzione dei singoli componenti.
Il tuo gruppo italiano realizzato completamente su misura
I gruppi elettrogeni HUSH possono essere realizzati su richiesta con motori ed accessori completamente personalizzati e allestimenti specifici, in base alle esigenze di ogni cliente.
Caratteristiche tecniche
- Installazione: all’aperto in cofanatura insonorizzata per esterni
- Materiale Struttura e Insonorizzazione: in acciaio zincato;
- Processo produttivo, realizzato completamente internamente;
- Verniciatura a polvere epossidica ad alta resistenza;
- Assemblaggio della struttura con bulloni in acciaio zincato;
- Assemblaggio dell’insonorizzazione con rivetti in acciaio zincato;
- Emissioni Rumorose: massima 55±3dB(A) a 7 mt (livello di pressione sonora) su tutti i lati;

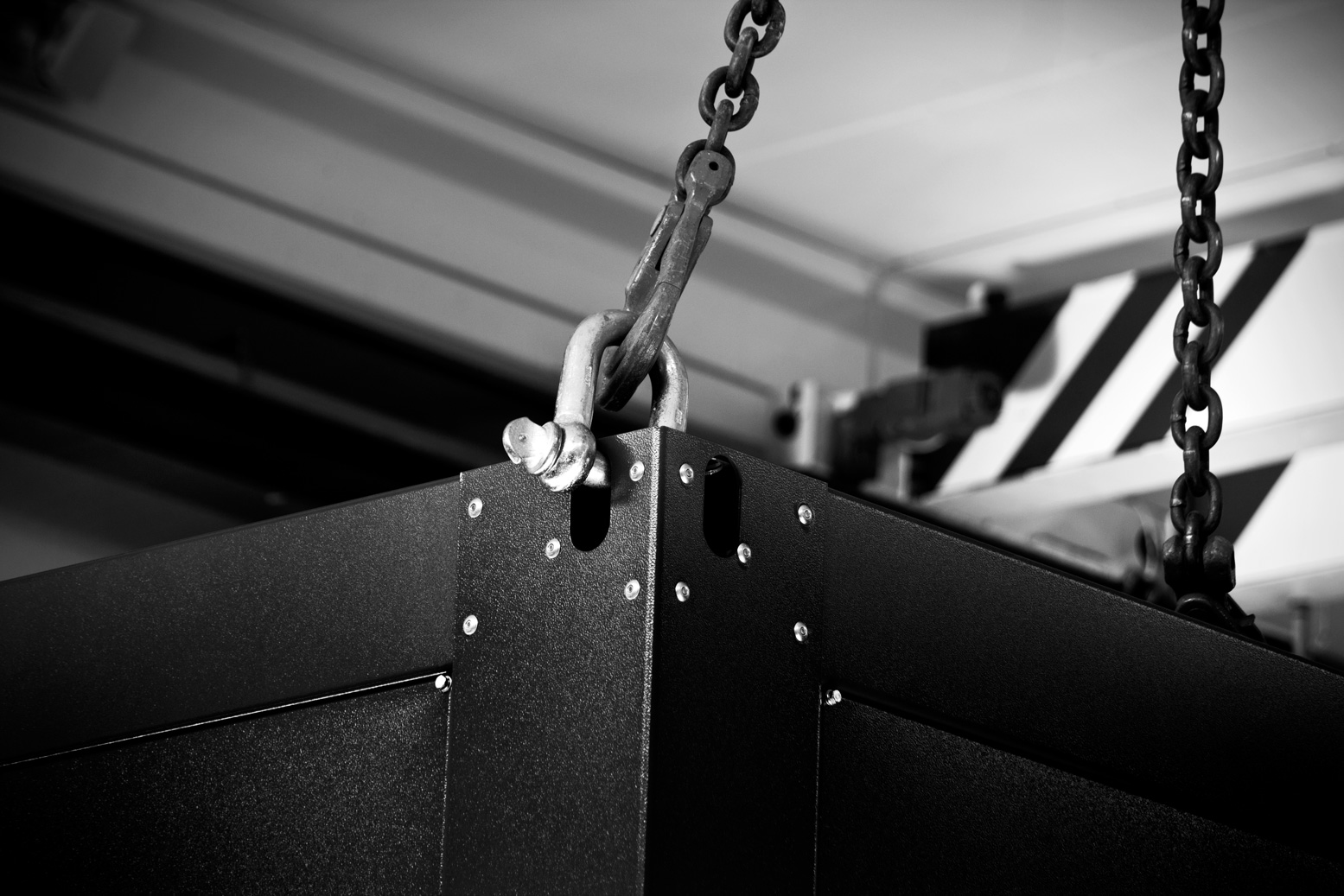

- Sollevamento: ganci superiori e predisposizione sollevamento forche ;

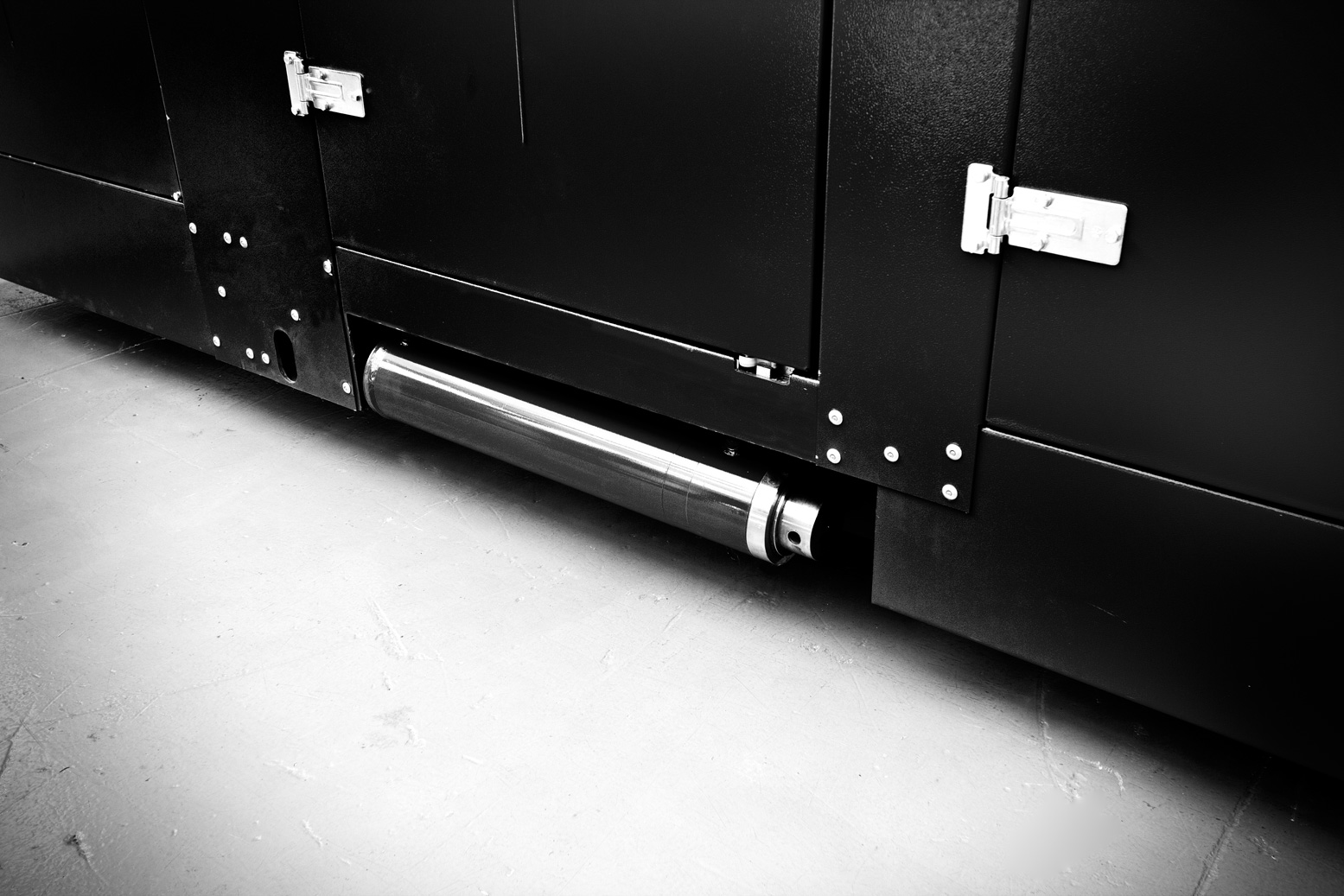

- Marmitta: di tipo residenziale all’interno dell’insonorizzazione;
- Funzionamento: manuale o in emergenza con avviamento/arresto automatico;
- Combustibile: gasolio per autotrazione;
- Serbatoio: incorporato con capacità adatta ad un servizio continuo per 8 ore con il 75% di carico;
- Quadro di comando e controllo: Posizionato all’interno dell’insonorizzazione, con accesso dall’esterno con interruttore di protezione di tipo automatico – differenziale a 4 poli, con relè elettronici in quadro elettrico posizionato in prossimità dell’alternatore;
La cofanatura insonorizzata è costituita da un cabinato con struttura metallica completamente progettata e realizzata dalla nostra azienda. La struttura viene realizzata completamente in acciaio zincato a freddo, tagliata tramite laser e presso piegata. Tutte le parti esterne vengono verniciate con polvere epossidica ad alta resistenza, particolarmente adatta a installazioni all’esterno.
L’insonorizzazione è facilmente trasportabile e posizionabile, con ottima tenuta agli agenti atmosferici. Marmitta residenziale ad alto abbattimento sonoro di nostra realizzazione inglobata nell’insonorizzazione.
Assemblaggio con filtri per abbattimento del rumore residuo sino al raggiungimento dei 55±5dB(A) a 7 mt e completi di espulsori di orientamento in lamiera zincata per esterno; griglie sulle prese ed emissioni d’aria.

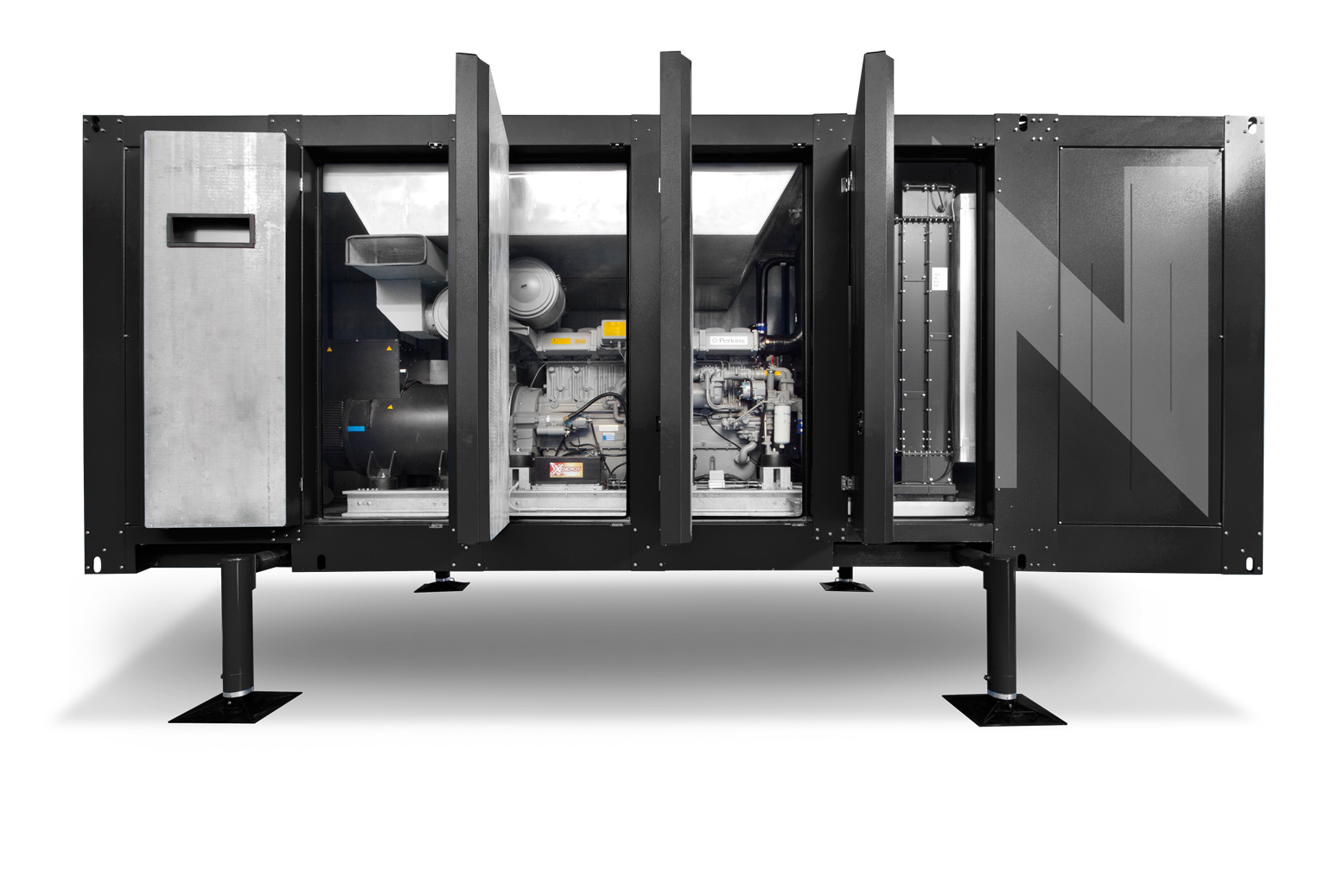

L’insonorizzazione è provvista di sportelli apribili sui due lati per un agevole accesso ad ogni parte della macchina e uno sportello dedicato al quadro elettrico.
Tutte le porte saranno caratterizzate da:
– Sistema di chiusura con maniglie incassate in acciaio inox con fissaggio su due punti dotati di serratura a chiave;
– Cerniere in acciaio zincato;
– Apertura verso l’esterno;
– Guarnizioni inalterabili di tipo automobilistico in grado di garantire una perfetta tenuta all’acqua ed al rumore.
Coibentazione delle pareti e del tetto
La coibentazione delle pareti e del tetto è realizzata mediante applicazione di:
– pannelli modulari autoportanti ad alto assorbimento acustico da 100 mm di spessore;
– materiale fono assorbente e fono isolante di tipo inalterabile, ininfiammabile di classe 0 ovvero classe A1, A1FL, A1L di reazione al fuoco in fibra minerale;
– il materiale di insonorizzazione sarà trattenuto da lamiere zincate preforate e ricoperto con strato pellicolare di fibra minerale a protezione delle polveri e dagli eventuali vapori d’olio e gasolio.
Motore diesel industriale di marca primaria (Lombardini, FPT, Deutz, Perkins, Cummins, MTU o equivalente) di idonea cilindrata e potenza da selezionare a scelta del cliente;
Completamento della fornitura con i seguenti accessori:
- Avviamento elettrico con motorino ed alternatore carica batterie, con batterie adeguate per almeno 6 avviamenti a motore preriscaldato;
- Raffreddamento ad acqua con radiatore a circuito chiuso;
- Serie allarmi e stop motore;
- Regolatore di giri di tipo manuale o elettronico originale;
- Arresto motore con elettrovalvola di intercettazione combustibile;
- Pulsante arresto emergenza all’esterno della cofanatura, in autoritenuta e sblocco meccanico;
- Protezioni bassa pressione olio e alta temperatura acqua.
Costituita da n. 1 silenziatore per gas di scarico residenziale [abbattimento 35/38 db(A)] posto all’interno della cofanatura con apposito sistema di chiusura anti-pioggia. Silenziatore di nostra concezione ad alto abbattimento sonoro inglobato all’interno dell’insonorizzazione. Le tubazioni saranno protette con materiali coibenti di classe O ovvero classe A1, A1FL, A1L di reazione al fuoco. La marmitta viene collegata con flangia flessibile in acciaio.
Alternatore sincrono trifase di primaria marca (Marelli Motori, Mecc Alte, Stamford), autoventilato, auto eccitato con eccitatrice a diodi rotanti senza spazzole (brushless) e regolatore di tensione elettronico.
- Classe isolamento: H;
- Grado di protezione meccanica IP21;
- Trattamento di tropicalizzazione degli avvolgimenti (optional);
Serbatoio combustibile incorporato nel basamento, della capacità giornaliera, in grado di permettere il funzionamento in servizio continuo per 8 ore con un assorbimento pari al 75% e galleggiante di spegnimento.
Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007.
Quadro elettrico automatico installato all’interno della macchina predisposto completo di apparecchiature di gestione, controllo e comando del gruppo elettrogeno
– Realizzato in carpenteria di lamiera di acciaio accuratamente lavorata. Grado protezione IP40. Tensione isolamento 500V, conforme alle normative vigenti.
- Logica idonea ad effettuare tutte le operazioni necessarie al corretto funzionamento del sistema con la gestione il comando e controllo delle sequenze operative e verifica condizioni funzionali. Tramite pulsanti è possibile selezionare il tipo di funzionamento (Bloccato – Manuale -Automatico – Test), con comando dedicato a bloccare il funzionamento in una posizione a scelta.
- La sorveglianza del gruppo e impianto dovrà avvenire tramite una vasta serie di protezioni e controlli con messaggi su display, segnalazioni ottiche e con segnale acustico integrato.
- Possibilità di connessione tramite interfaccia RS485 e gestione tramite software di comunicazione con PC remoto(optional).
Caratteristiche indicative dei dispositivi di comando:
- Dispositivo di Programmazione Funzionamento (possibilità di blocco a chiave) Bloccato Manuale – Automatico – Test
- Dispositivo comando commutazione (attivo in funzionamento manuale) Chiusura Rete o Chiusura Gruppo
- Dispositivo Avviamento motore
- Dispositivo Arresto motore
- Dispositivo Reset avaria / Tacitazione sirena
- Dispositivo SET programmazione software
- Dispositivo Programmazione e Visualizzazione display generatore
- Dispositivo Programmazione e Visualizzazione display rete /impianto
- Quadro di commutazione rete/gruppo interna o esterna;
- Quadro di parallelo per il controllo di gruppi elettrogeni in parallelo tra loro e/o con la rete elettrica;
- Carrello lento a 2 o 4 ruote;

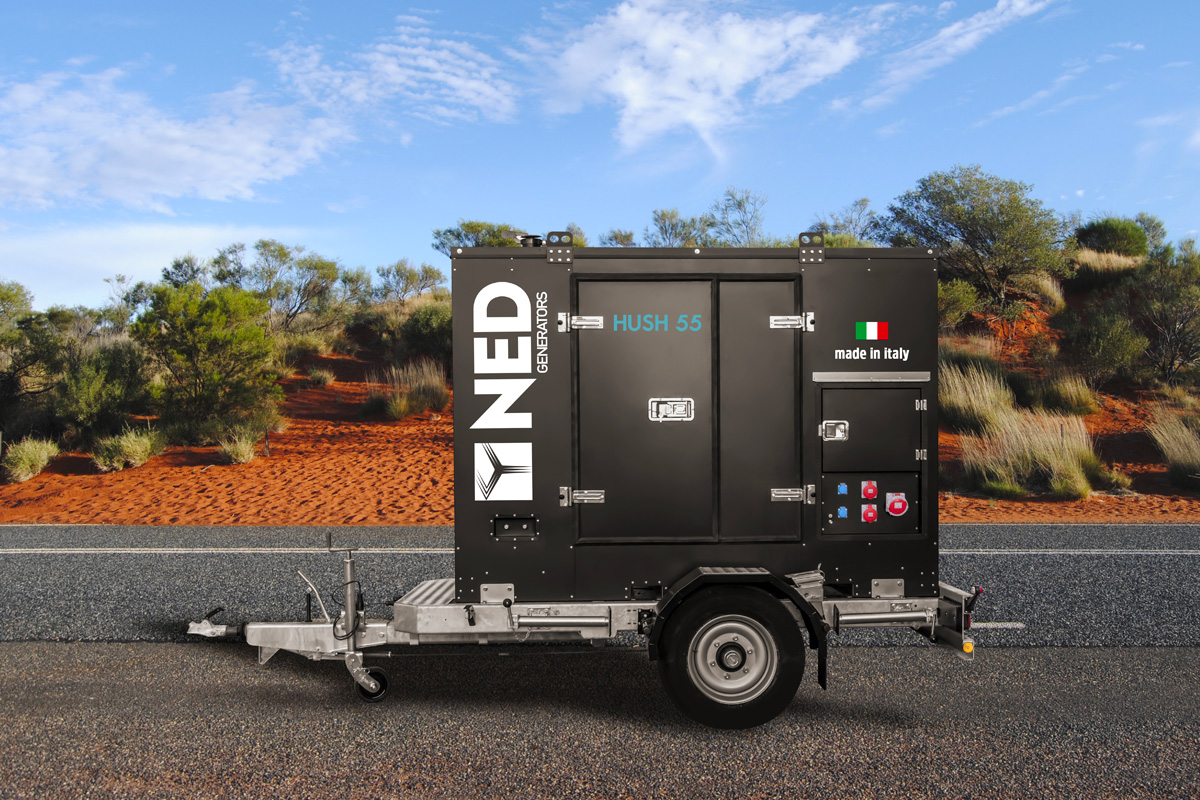

- Carello stradale omologato;
- Sistema di rabbocco automatico del gasolio;
- Sistema per il distacco del circuito delle batterie;
- Avviamento a distanza;
- Pompa estrazione Olio manuale;
- Interruttore differenziale;
- Carica Batteria automatico elettronico regolabile;
- Preriscaldo motore con alimentazione monofase e fusibili di protezione;
- Scaldiglia acqua di preriscaldo motore, con pompa di circolazione liquido a motore fermo;
- Scaldiglia preriscaldo olio, se prevista dal motore;
- Regolatore di giri elettronico, se non previsto di serie sul motore;
- Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007;
- Sistema di gestione software per la tele gestione del gruppo elettrogeno da remoto, anche per la gestione di intere flotte tramite modem GSM e modulo GPS.
Applicazioni
1
Industria cinematografica e televisiva
Twin 55
Due generatori, una intelligenza
TWIN è la soluzione migliore per eventi, ospedali, laboratori ed in tutte quelle applicazioni delicate che hanno bisogno di ridondanza e maggior tolleranza al guasto, senza nessuna mancanza di energia.
Sinonimo di versatilità e sicurezza, TWIN racchiude due gruppi elettrogeni distinti e separati all’interno di un’unica cofanatura insonorizzante, configurabili per il funzionamento in parallelo o in emergenza tra loro.
TWIN è la soluzione migliore per eventi, ospedali, laboratori ed in tutte quelle applicazioni delicate che hanno bisogno di ridondanza e maggior tolleranza al guasto, senza nessuna mancanza di energia.
Il tuo gruppo elettrogeno realizzato su misura. TWIN può essere realizzato su richiesta con potenze e accessori completamente personalizzati e programmato in base alle specifiche esigenze del singolo committente.
Ridondanza e facilità d'uso
Le centraline elettroniche dei due generatori comunicano tra loro in modo automatico, rendendo il sistema plug & play e di semplice utilizzo.
TWIN permette una configurabilità tale da utilizzare sia tutti e due i gruppi elettrogeni attraverso una ripartizione del carico o l’utilizzo di un gruppo elettrogeno alla volta con una ripartizione oraria di funzionamento o di scambio in caso di guasto.
Cofanatura insonorizzante 55 dB(A)
La sua cofanatura insonorizzante migliorata e i suoi 55 dB(A) di pressione sonora a 7 metri garantiscono una risoluzione reale al problema dell’inquinamento acustico, permettendo così un utilizzo costante nei centri urbani sia di giorno che di notte.
Tutta la cofanatura viene realizzata in acciaio zincato a freddo e senza nessun tipo di saldatura, con verniciatura a polvere epossidica, permettendo così una migliore tenuta nel tempo e la eventuale sostituzione di ogni componente della cofanatura.
Applicazioni
1
Industria cinematografica e televisiva
2
Applicazioni critiche
Life 70
Instancabile energia al lavoro
LIFE 70 può essere ripensato ogni volta per soddisfare le esigenze del singolo cliente, perché interamente ingegnerizzato e realizzato da NED.
LIFE 70 ha il lavoro nel suo DNA. Un gruppo elettrogeno robusto e affidabile dall’elegante design italiano, realizzato con motori e accessori personalizzati in base alle specifiche esigenze del singolo committente, per dare sempre il massimo in qualsiasi condizione di esercizio e climatica.
LIFE 70 è la soluzione ideale ad esempio per cantieri, fabbriche, applicazioni extraurbane e per un utilizzo saltuario diurno nei centri urbani.
Cofanatura insonorizzata, senza saldature
La sua cofanatura insonorizzata a 70 db (A) di pressione sonora a 7 metri è realizzata in acciaio zincato a freddo e senza nessun tipo di saldatura con verniciatura a polvere epossidica, permettendo così una migliore tenuta nel tempo e la eventuale possibile sostituzione di ogni componente della cofanatura.
Oltre la personalizzazione
Più che personalizzato, LIFE 70 può essere ripensato ogni volta per soddisfare le esigenze del singolo cliente, perché interamente ingegnerizzato e realizzato da NED.
Caratteristiche tecniche
- Installazione: all’aperto in cofanatura insonorizzata per esterni;
- Materiale Struttura e Insonorizzazione: in acciaio zincata a freddo;
- Processo Produttivo, realizzato completamente internamente;
- Verniciatura a polvere epossidica ad alta resistenza;
- Assemblaggio della struttura con rivetti strutturali ad alta capacità;
- Assemblaggio dell’insonorizzazione con rivetti in acciaio zincato;
- Emissioni Rumorose: massima 70±3 dB(A) a 7m (livello pressione sonora);
- Ganci di sollevamento;
- Marmitta: di tipo residenziale all’interno della cofanatura;
- Funzionamento: manuale o in emergenza con avviamento / arresto automatico;
- Combustibile: gasolio per autotrazione;
- Serbatoio: di tipo incorporato con capacità adatta ad un servizio continuo per 8 ore con il 75% di carico;
- Bacino di contenimento per sversamento liquidi motore;
- Quadro di comando e controllo : Posizionato all’interno della cofanatura, con accesso dall’esterno con interruttore di protezione;
La cofanatura insonorizzata è costituita da un cabinato con struttura metallica completamente progettata e realizzata dalla nostra azienda. La struttura viene realizzata attraverso lamiera in acciaio zincata a freddo tagliata tramite laser e presso piegata, assemblata attraverso rivetti. Sulla struttura vengono fissati i pannelli modulari autoportanti ad alto assorbimento acustico, realizzati con materiale fono isolante, ininfiammabile di classe 0 di reazione al fuoco. Le lamiere sono zincate e verniciate con polvere epossidica ad alta resistività, garantite contro la corrosione. È provvista di sportelli apribili sui due lati per un agevole accesso ad ogni parte della macchina e uno sportello dedicato al quadro elettrico, muniti di guarnizioni di tenuta in gomma. Le cerniere e i sistemi di fissaggio sono in acciaio zincato e la chiusura viene assicurata da maniglie dotate di serratura a chiave. La cofanatura è facilmente trasportabile e posizionabile, con ottima tenuta agli agenti atmosferici completi di espulsori di orientamento in lamiera zincata per esterno con griglie sulle prese ed emissioni d’aria.
Motore diesel industriale di primaria marca (FPT, Deutz, Perkins, Cummins, o equivalente); idonea cilindrata e potenza. Completamento della fornitura coi seguenti accessori:
- avviamento elettrico con motorino ed alternatore carica batterie, con batterie adeguate per almeno 6 avviamenti a motore preriscaldato;
- raffreddamento ad acqua con radiatore a circuito chiuso;
- serie allarmi e stop;
- regolatore di velocità di tipo manuale o elettronico di primaria marca;
- pompa estrazione olio dalla coppa;
- arresto motore con elettrovalvola di intercettazione combustibile;
- scaldiglia acqua di preriscaldo motore, con pompa di circolazione liquido a motore fermo(optional);
- pulsante arresto emergenza all’esterno della cofanatura, in autoritenuta e sblocco meccanico;
- protezioni bassa pressione olio e alta temperatura acqua;
Costituita da n. 1 silenziatore per gas di scarico residenziale [abbattimento 35/38 db(A)] posto all’interno della cofanatura con apposito sistema di chiusura anti-pioggia. Le tubazioni saranno protette con materiali coibenti di classe O ovvero classe A1, A1FL, A1L di reazione al fuoco. La marmitta dovrà essere collegata con flangia flessibile in acciaio.
Alternatore sincrono trifase di primaria marca (Marelli Motori, Mecc Alte, Stamford), autoventilato, auto eccitato con eccitatrice a diodi rotanti senza spazzole (brushless) e regolatore di tensione elettronico.
- Classe isolamento: H
- Grado di protezione meccanica IP21
- Trattamento di tropicalizzazione degli avvolgimenti (optional)
Serbatoio combustibile incorporato nel basamento, della capacità giornaliera, in grado di permettere il funzionamento in servizio continuo per 8 ore con un assorbimento pari al 75%. Bacino di contenimento per la piena capacità, rispondente alle caratteristiche richieste dal D.M. 22/10/2007.
Quadro elettrico automatico installato all’interno della macchina predisposto completo di apparecchiature di gestione, controllo e comando del gruppo elettrogeno
- Realizzato in carpenteria di lamiera di acciaio accuratamente lavorata e sottoposta a ciclo di verniciatura con polvere epossidica ad alta resistenza. Grado protezione IP40. Tensione isolamento 500V, conforme alle normative vigenti.
- Logica idonea ad effettuare tutte le operazioni necessarie al corretto funzionamento del sistema con la gestione il comando e controllo delle sequenze operative e verifica condizioni funzionali. Tramite pulsanti è possibile selezionare il tipo di funzionamento (Bloccato – Manuale -Automatico – Test), con comando dedicato a bloccare il funzionamento in una posizione a scelta.
- La sorveglianza del gruppo e impianto dovrà avvenire tramite una vasta serie di protezioni e controlli con messaggi su display, segnalazioni ottiche e con segnale acustico integrato.
- Possibilità di connessione tramite interfaccia RS485 e gestione tramite software di comunicazione con PC remoto(optional).
Il Quadro comprenderà i dispositivi ausiliari per il mantenimento delle condizioni ottimali del Gruppo Elettrogeno:
- Carica Batteria automatico elettronico regolabile (optional);
- Alimentazione monofase preriscaldo motore con fusibili di protezione(optional);
- Gestione preriscaldo candelette (se previsto sul motore)(optional);
- Prova automatica periodica programmabile come periodo e durata della prova stessa.
Caratteristiche indicative dei dispositivi di comando:
- Dispositivo di Programmazione Funzionamento Manuale – Automatico – Test
- Dispositivo comando commutazione (attivo in funzionamento manuale) Chiusura Rete o Chiusura Gruppo
- Dispositivo Avviamento motore
- Dispositivo Arresto motore
- Dispositivo Reset avaria / Tacitazione sirena
- Dispositivo SET programmazione software
- Dispositivo Programmazione e Visualizzazione display generatore
- Dispositivo Programmazione e Visualizzazione display rete /impianto
Applicazioni
1
Costruzioni
Aluminium
La potenza della leggerezza
Fino al 40% di peso in meno grazie alla struttura e all’insonorizzazione in lega di alluminio.
Affidati alla sua eccellente resistenza alla corrosione che garantisce durabilità e bellezza.
Scegli le dimensioni, i motori e gli accessori del tuo generatore italiano realizzato su misura.
ALUMINIUM è il top di gamma dei generatori di potenza NED.
La struttura e l’insonorizzazione realizzate in lega di alluminio consente di risparmiare su queste componenti il 40% di peso rispetto all’acciaio, rendendo più agevole la movimentazione del gruppo elettrogeno e la sua collocazione su mezzi leggeri, quali pick-up. L’alluminio ha inoltre una ottima resistenza alla corrosione, che lo rende ideale ad esempio in prossimità del mare.
Tutta la struttura e la cofanatura vengono realizzate senza nessun tipo di saldatura, permettendo così la massima modularità progettuale e rendendo agevole la manutenzione o l’eventuale sostituzione degli apparati che compongono la cofanatura. Il tutto unito ad un sistema di gestione tecnologicamente avanzata come iGEN, porta questo prodotto ad essere nel mercato mondiale la
soluzione a diversi problemi e diverse necessità.
Il tuo gruppo elettrogeno realizzato su misura
ALUMINIUM può essere realizzato su richiesta con motori e accessori completamente personalizzati e personalizzato in base alle specifiche esigenze del singolo committente.
Caratteristiche tecniche
- Installazione: all’aperto in cofanatura insonorizzata per esterni
- Materiale Struttura e Insonorizzazione: in acciaio zincato;
- Processo produttivo, realizzato completamente internamente;
- Verniciatura a polvere epossidica ad alta resistenza;
- Assemblaggio della struttura con bulloni in acciaio zincato;
- Assemblaggio dell’insonorizzazione con rivetti in acciaio zincato;
- Emissioni Rumorose: massima 55±3dB(A) a 7 mt (livello di pressione sonora) su tutti i lati;
- Sollevamento: predisposizione sollevamento forche;
- Marmitta: di tipo residenziale all’interno dell’insonorizzazione;
- Funzionamento: manuale o in emergenza con avviamento/arresto automatico;
- Combustibile: gasolio per autotrazione;
- Serbatoio: incorporato con capacità adatta ad un servizio continuo per 8 ore con il 75% di carico;
- Quadro di comando e controllo: Posizionato all’interno dell’insonorizzazione, con accesso dall’esterno con interruttore di protezione di tipo automatico – differenziale a 4 poli, con relè elettronici in quadro elettrico posizionato in prossimità dell’alternatore;
La cofanatura insonorizzata è costituita da un cabinato con struttura metallica completamente progettata e realizzata dalla nostra azienda. La struttura viene realizzata completamente in alluminio, tagliata tramite laser e presso piegata. Tutte le parti esterne vengono verniciate con polvere epossidica ad alta resistenza, particolarmente adatta a installazioni all’esterno.
L’insonorizzazione è facilmente trasportabile e posizionabile, con ottima tenuta agli agenti atmosferici. Marmitta residenziale ad alto abbattimento sonoro di nostra realizzazione inglobata nell’insonorizzazione.
Assemblaggio con filtri per abbattimento del rumore residuo sino al raggiungimento dei 55±5dB(A) a 7 mt e completi di espulsori di orientamento in lamiera zincata per esterno; griglie sulle prese ed emissioni d’aria.
L’insonorizzazione è provvista di sportelli apribili sui due lati per un agevole accesso ad ogni parte della macchina e uno sportello dedicato al quadro elettrico.
Tutte le porte saranno caratterizzate da:
- Sistema di chiusura con maniglie incassate in acciaio inox con fissaggio su due punti dotati di serratura a chiave;
- Cerniere in acciaio zincato;
- Apertura verso l’esterno;
- Guarnizioni inalterabili di tipo automobilistico in grado di garantire una perfetta tenuta all’acqua ed al rumore.
Coibentazione delle pareti e del tetto
La coibentazione delle pareti e del tetto è realizzata mediante applicazione di:
- pannelli modulari autoportanti ad alto assorbimento acustico da 100 mm di spessore;
- materiale fono assorbente e fono isolante di tipo inalterabile, ininfiammabile di classe 0 ovvero classe A1, A1FL, A1L di reazione al fuoco in fibra minerale;
- il materiale di insonorizzazione sarà trattenuto da lamiere zincate preforate e ricoperto con strato pellicolare di fibra minerale a protezione delle polveri e dagli eventuali vapori d’olio e gasolio.
Motore diesel industriale di marca primaria (Lombardini, FPT, Deutz, Perkins, Cummins, MTU o equivalente) di idonea cilindrata e potenza da selezionare a scelta del cliente;
Completamento della fornitura con i seguenti accessori:
- Avviamento elettrico con motorino ed alternatore carica batterie, con batterie adeguate per almeno 6 avviamenti a motore preriscaldato;
- Raffreddamento ad acqua con radiatore a circuito chiuso;
- Serie allarmi e stop motore;
- Regolatore di giri di tipo manuale o elettronico originale;
- Arresto motore con elettrovalvola di intercettazione combustibile;
- Pulsante arresto emergenza all’esterno della cofanatura, in autoritenuta e sblocco meccanico;
- Protezioni bassa pressione olio e alta temperatura acqua.
Costituita da n. 1 silenziatore per gas di scarico residenziale [abbattimento 35/38 db(A)] posto all’interno della cofanatura con apposito sistema di chiusura anti-pioggia. Silenziatore di nostra concezione ad alto abbattimento sonoro inglobato all’interno dell’insonorizzazione. Le tubazioni saranno protette con materiali coibenti di classe O ovvero classe A1, A1FL, A1L di reazione al fuoco. La marmitta viene collegata con flangia flessibile in acciaio.
Alternatore sincrono trifase di primaria marca (Marelli Motori, Mecc Alte, Stamford), autoventilato, auto eccitato con eccitatrice a diodi rotanti senza spazzole (brushless) e regolatore di tensione elettronico.
- Classe isolamento: H;
- Grado di protezione meccanica IP21;
- Trattamento di tropicalizzazione degli avvolgimenti (optional);
Serbatoio combustibile incorporato nel basamento, della capacità giornaliera, in grado di permettere il funzionamento in servizio continuo per 8 ore con un assorbimento pari al 75% e galleggiante di spegnimento.
Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007.
Quadro elettrico automatico installato all’interno della macchina predisposto completo di apparecchiature di gestione, controllo e comando del gruppo elettrogeno
- Realizzato in carpenteria di lamiera di alluminio accuratamente lavorata. Grado protezione IP40. Tensione isolamento 500V, conforme alle normative vigenti.
- Logica idonea ad effettuare tutte le operazioni necessarie al corretto funzionamento del sistema con la gestione il comando e controllo delle sequenze operative e verifica condizioni funzionali. Tramite pulsanti è possibile selezionare il tipo di funzionamento (Bloccato – Manuale -Automatico – Test), con comando dedicato a bloccare il funzionamento in una posizione a scelta.
- La sorveglianza del gruppo e impianto dovrà avvenire tramite una vasta serie di protezioni e controlli con messaggi su display, segnalazioni ottiche e con segnale acustico integrato.
- Possibilità di connessione tramite interfaccia RS485 e gestione tramite software di comunicazione con PC remoto(optional).
Caratteristiche indicative dei dispositivi di comando:
- Dispositivo di Programmazione Funzionamento (possibilità di blocco a chiave) Bloccato Manuale – Automatico – Test
- Dispositivo comando commutazione (attivo in funzionamento manuale) Chiusura Rete o Chiusura Gruppo
- Dispositivo Avviamento motore
- Dispositivo Arresto motore
- Dispositivo Reset avaria / Tacitazione sirena
- Dispositivo SET programmazione software
- Dispositivo Programmazione e Visualizzazione display generatore
- Dispositivo Programmazione e Visualizzazione display rete /impianto
- Quadro di commutazione rete/gruppo interna o esterna;
- Quadro di parallelo per il controllo di gruppi elettrogeni in parallelo tra loro e/o con la rete elettrica
- Carrello lento a 2 o 4 ruote;
- Carello stradale omologato;
- Sistema di rabbocco automatico del gasolio;
- Sistema per il distacco del circuito delle batterie;
- Avviamento a distanza;
- Pompa estrazione Olio manuale;
- Interruttore differenziale;
- Carica Batteria automatico elettronico regolabile;
- Preriscaldo motore con alimentazione monofase e fusibili di protezione;
- Scaldiglia acqua di preriscaldo motore, con pompa di circolazione liquido a motore fermo;
- Scaldiglia preriscaldo olio, se prevista dal motore;
- Regolatore di giri elettronico, se non previsto di serie sul motore;
- Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007;
- Sistema di gestione software per la tele gestione del gruppo elettrogeno da remoto, anche per la gestione di intere flotte tramite modem GSM e modulo GPS.
Applicazioni
1
Soluzioni speciali

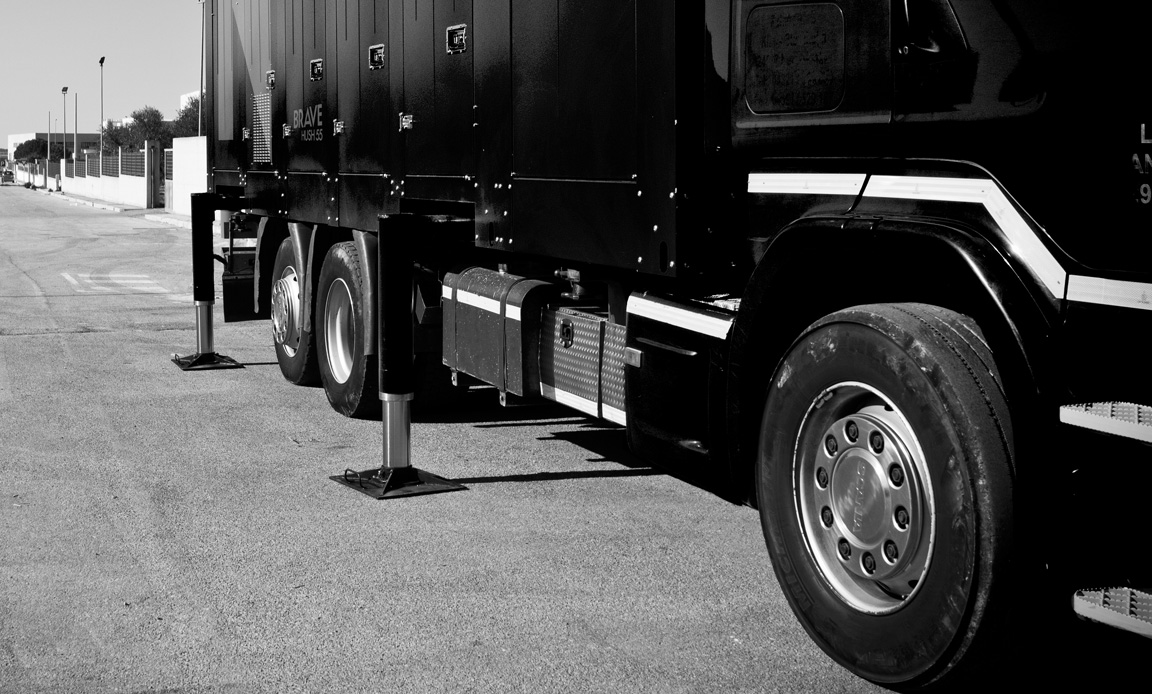

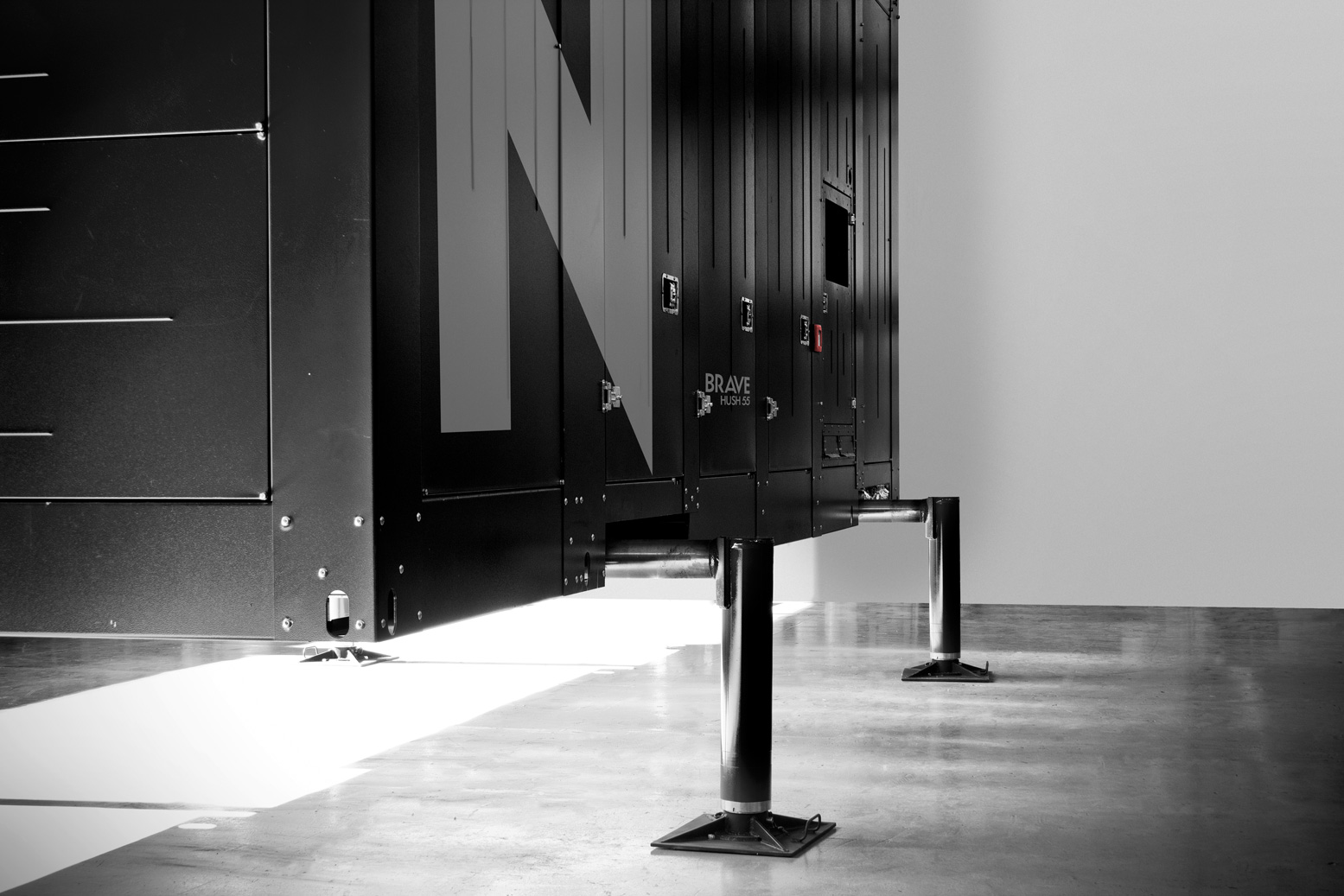

Brave 70/55
POWER STATIONS POTENTI E SILENZIOSE
BRAVE è NED alla massima potenza, per avere energia ovunque senza rinunciare al confort acustico.
La serie BRAVE di NED è un sogno che diventa realtà: gruppi elettrogeni di grande potenza (da 400 fino a 2000 kva) disponibili con una bassissima emissione sonora (appena 55 dB a 7 metri).
Per le loro caratteristiche di silenziosità queste autentiche power stations possono operare anche in pieno contesto urbano senza inquinamento acustico, proponendosi quale vera e propria centrale elettrica autonoma per eventi, edilizia, ospedali, uffici pubblici, centri commerciali, noleggio, attività militari e di protezione civile, ecc.
Le dimensioni dei gruppi elettrogeni Brave rispettano sempre gli standards ISO per la massima praticità di movimentazione e trasporto.
Caratteristiche tecniche
- Installazione: all’aperto in cofanatura insonorizzata per esterni
- Materiale Struttura e Insonorizzazione: in acciaio zincato;
- Processo produttivo, realizzato completamente internamente;
- Verniciatura a polvere epossidica ad alta resistenza;
- Assemblaggio della struttura con bulloni in acciaio zincato;
- Assemblaggio dell’insonorizzazione con rivetti in acciaio zincato;
- Emissioni Rumorose: massima 55±3dB(A) a 7 mt (livello di pressione sonora) su tutti i lati;
- Sollevamento: predisposizione sollevamento forche;
- Marmitta: di tipo residenziale all’interno dell’insonorizzazione;
- Funzionamento: manuale o in emergenza con avviamento/arresto automatico;
- Combustibile: gasolio per autotrazione;
- Serbatoio: incorporato con capacità adatta ad un servizio continuo per 8 ore con il 75% di carico;
- Quadro di comando e controllo: Posizionato all’interno dell’insonorizzazione, con accesso dall’esterno con interruttore di protezione di tipo automatico – differenziale a 4 poli, con relè elettronici in quadro elettrico posizionato in prossimità dell’alternatore;
La cofanatura insonorizzata è costituita da un cabinato con struttura metallica completamente progettata e realizzata dalla nostra azienda. La struttura viene realizzata completamente in acciaio zincato a freddo, tagliata tramite laser e presso piegata, composta da una struttura autoportante con dimensioni standard ISO assemblata attraverso l’utilizzo di bulloni zincati o rivetti senza la presenza di saldature.
Alternatore e motore verranno posizionati all’interno mediante l’interposizione di supporti antivibranti. Sulla struttura vengono fissati i pannelli modulari autoportanti ad alto assorbimento acustico, realizzati con materiale fono assorbente e fono isolante di tipo inalterabile, ininfiammabile di classe 0 ovvero classe A1, A1FL, A1L di reazione al fuoco in fibra minerale da 150 mm di spessore. Il materiale di insonorizzazione sarà trattenuto da lamiere zincate preforate e ricoperto con strato pellicolare di fibra minerale a protezione delle polveri e dagli eventuali vapori d’olio e gasolio.
Le lamiere zincate esterne vengono inoltre verniciate con polvere epossidica ad alta resistività, garantite contro la corrosione da agenti atmosferici. L’insonorizzazione è provvista di sportelli apribili sui due lati per un agevole accesso ad ogni parte della macchina e uno sportello dedicato al quadro elettrico, muniti di guarnizioni di tenuta in gomma inalterabile. Le cerniere i sistemi di fissaggio sono in acciaio zincato e la chiusura viene assicurata da maniglie incassate in acciaio inox con fissaggio su due punti dotate di serratura a chiave.
L’insonorizzazione è facilmente trasportabile e posizionabile, con ottima tenuta agli agenti atmosferici. Marmitta residenziale ad alto abbattimento sonoro di nostra realizzazione inglobata nell’insonorizzazione. Assemblaggio con filtri per abbattimento del rumore residuo sino al raggiungimento dei 55±5dB(A) a 7 mt e completi di espulsori di orientamento in lamiera zincata per esterno; griglie sulle prese ed emissioni d’aria.
Motore diesel industriale di marca primaria (Perkins, Cummins, MTU o equivalente); idonea cilindrata e potenza, (da dimostrare con documentazione specifica del motore proposto), iniezione diretta.;
Completamento della fornitura con i seguenti accessori:
- Avviamento elettrico con motorino ed alternatore carica batterie, con batterie adeguate per almeno 6 avviamenti a motore preriscaldato;
- Raffreddamento ad acqua con radiatore a circuito chiuso;
- Serie allarmi e stop motore;
- Regolatore di giri di tipo manuale o elettronico originale;
- Pompa estrazione olio dalla coppa;
- Arresto motore con elettrovalvola di intercettazione combustibile;
- Scaldiglia acqua di preriscaldo motore, con pompa di circolazione liquido a motore fermo (optional);
- Pulsante arresto emergenza all’esterno della cofanatura, in autoritenuta e sblocco meccanico;
- Protezioni bassa pressione olio e alta temperatura acqua.
Costituita da n. 1 silenziatore per gas di scarico residenziale [abbattimento 35/38 db(A)] posto all’interno della cofanatura con apposito sistema di chiusura anti-pioggia. Silenziatore di nostra concezione ad alto
abbattimento sonoro inglobato all’interno dell’insonorizzazione. Le tubazioni saranno protette con materiali coibenti di classe O ovvero classe A1, A1FL, A1L di reazione al fuoco. La marmitta viene collegata con flangia flessibile in acciaio.
Alternatore sincrono trifase di primaria marca (Marelli Motori, Mecc Alte, Stamford), autoventilato, auto eccitato con eccitatrice a diodi rotanti senza spazzole (brushless) e regolatore di tensione elettronico.
- Classe isolamento: H;
- Grado di protezione meccanica IP21;
- Trattamento di tropicalizzazione degli avvolgimenti (optional);
Serbatoio combustibile incorporato nel basamento, della capacità giornaliera, in grado di permettere il funzionamento in servizio continuo per 8 ore con un assorbimento pari al 75% e galleggiante di spegnimento.
Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007.
Quadro elettrico automatico installato all’interno della macchina predisposto completo di apparecchiature di gestione, controllo e comando del gruppo elettrogeno
- Realizzato in carpenteria di lamiera di acciaio accuratamente lavorata. Grado protezione IP40. Tensione isolamento 500V, conforme alle normative vigenti.
- Logica idonea ad effettuare tutte le operazioni necessarie al corretto funzionamento del sistema con la gestione il comando e controllo delle sequenze operative e verifica condizioni funzionali. Tramite pulsanti è possibile selezionare il tipo di funzionamento (Bloccato – Manuale -Automatico – Test), con comando dedicato a bloccare il funzionamento in una posizione a scelta.
- La sorveglianza del gruppo e impianto dovrà avvenire tramite una vasta serie di protezioni e controlli con messaggi su display, segnalazioni ottiche e con segnale acustico integrato.
- Possibilità di connessione tramite interfaccia RS485 e gestione tramite software di comunicazione con PC remoto(optional).
Il Quadro comprenderà i dispositivi ausiliari per il mantenimento delle condizioni ottimali del Gruppo Elettrogeno:
- Carica Batteria automatico elettronico regolabile (optional);
- Alimentazione monofase preriscaldo motore con fusibili di protezione (optional);
- Gestione preriscaldo candelette (se previsto sul motore) (optional);
- Prova automatica periodica programmabile come periodo e durata della prova stessa.
Caratteristiche indicative dei dispositivi di comando:
- Dispositivo di Programmazione Funzionamento (possibilità di blocco a chiave) Bloccato Manuale – Automatico – Test
- Dispositivo comando commutazione (attivo in funzionamento manuale) Chiusura Rete o Chiusura Gruppo
- Dispositivo Avviamento motore
- Dispositivo Arresto motore
- Dispositivo Reset avaria / Tacitazione sirena
- Dispositivo SET programmazione software
- Dispositivo Programmazione e Visualizzazione display generatore
- Dispositivo Programmazione e Visualizzazione display rete /impianto
Applicazioni
1
Soluzioni speciali
Hero
Ibrido stand-alone
HERO è il sistema ibrido multi-sorgente made in NED, utile per dare energia nei luoghi più remoti e inaccessibili.
Il sistema utilizza come fonte primaria di energia, le batterie, e il sistema fotovoltaico auto portante installato sulla struttura come fonte primaria di carica delle batterie.
In caso di basso livello di carica delle batterie, il gruppo elettrogeno fornito di generatore a magneti permanenti, farà un ciclo di carica delle stesse, permettendo così di mantenere costante la fornitura energetica.
Questa tipologia di sistema ibrido è specificamente creato e studiato, per la riduzione dei costi di gestione della macchina, per un miglioramento dell’efficienza e per l’utilizzo in zone difficilmente raggiungibili.
Applicazioni
1
Soluzioni speciali
Shelters
Modulari e facilmente trasportabili
NED progetta e realizza una vasta gamma di shelters, utilizzati per uso elettro-strumentale, per sale quadri, per sistemi di storage di energia, per cabine MT e destinati principalmente al settore del fotovoltaico.
Le nostre cabine sono pronte all’uso e non necessitano di ulteriori attività di assemblaggio in cantiere, il che permette di ottenere una garanzia anche in termini di disponibilità e qualità del prodotto.
Il cabinato viene prontamente consegnato completo con le apparecchiature già montate e cablate al suo interno.
L’idea del nostro prodotto è di creare una cabina di trasformazione completamente modulare, smontabile per agevolare eventuali interventi, e facilmente trasportabile.
Una particolarità e vantaggio della nostra struttura shelter è che in caso di eventuali danni ogni parte danneggiata può essere facilmente sostituita con il solo smontaggio della parte interessata.
Ogni shelter è dotato di una struttura robusta e concepito per resistere agli agenti atmosferici. Tutti i modelli possono essere personalizzati, sia in termini produttivi che progettuali: è infatti possibile modificare il tipo di modello e le sue caratteristiche, perché grazie alla sua modularità il nostro shelter può essere montato in modo tale da creare un kit più o meno lungo, a seconda del tipo e delle dimensioni del campo fotovoltaico.
La modularità e flessibilità dello shelter ci permette di adattare il nostro prodotto a qualsiasi caratteristica indicata dal cliente per soddisfare tutte le sue esigenze, senza allungamento dei tempi di consegna e senza costi aggiuntivi.
